Repozytorium zawiera dane pomiarowe z procesu frezowania wraz z metadanymi opisującymi parametry procesu.

Charakterystyka próbek

  • materiał: 42 CrMo4 (tolerancja wykonania IT12)
  • wymiary: prostopadłościan 80x80x150 mm
  • twardość: mierzona dla każdej próbki – wartość podana w metadanych

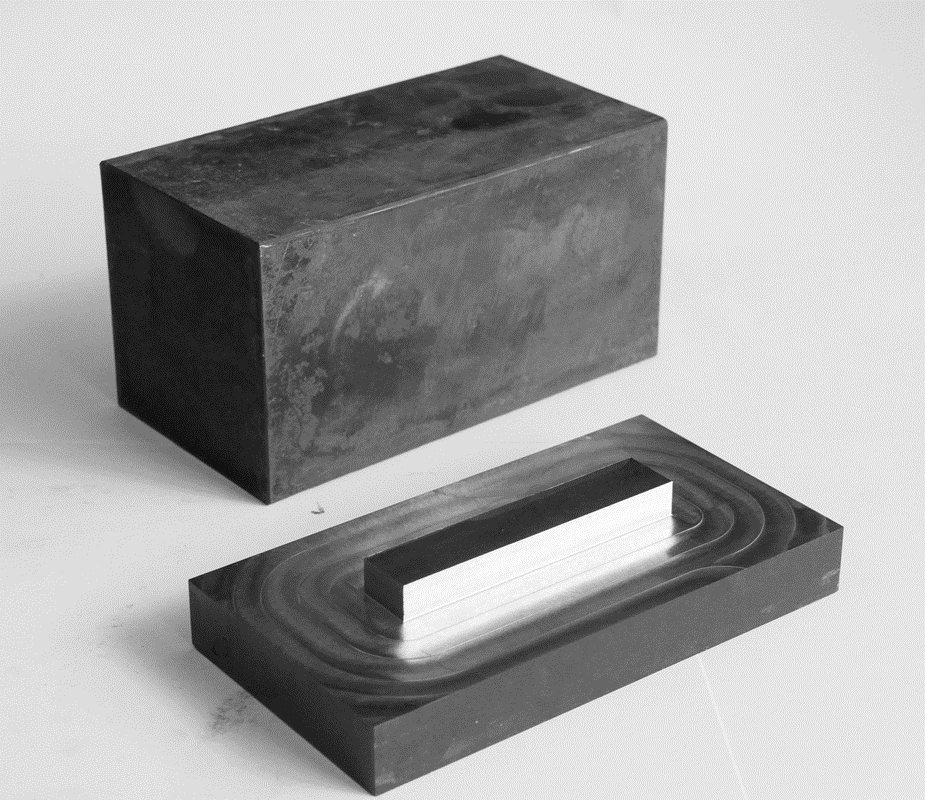

Po lewej widoczne próbki przed i po procesie frezowania.

Parametry obróbki

  • Frez palcowy o średnicy 10 mm
  • Frezowanie na głębokość ADOC: 5 lub 10 mm
  • Frezowanie symulujące niekorzystne warunki pracy narzędzia – RDOC: 8 mm średnicy frezu w materiale – liczba cykli na warstwę: 4
  • Frezowanie z optymalnymi parametrami dla narzędzia – RDOC: 4,5 mm średnicy frezu w materiale – liczba cykli na warstwę: 7
  • Prędkość obrotowa wrzeciona: 3200 obr/min
  • Prędkość posuwu: 640 mm/min.

Parametry rejestracji danych:

  • częstotliwość próbkowania sygnałów drganiowych: 25 kHz
  • częstotliwość próbkowania sygnałów prądowych: 0,5 kHz

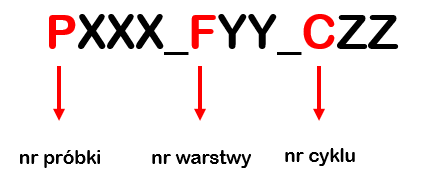

Oznaczenie rekordów danych

Ze względu, że frezowanie podzielono na warstwy i cykle, każdy pomiar (cykl) opisany jest unikalnym oznaczeniem zawierającym informacje o próbce, warstwie i cyklu, którego dotyczą dane.

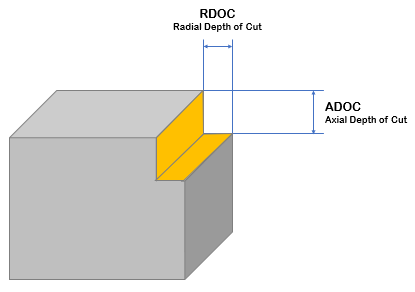

Parametry ADOC i RDOC

ADOC – głębokość skrawania wgłąb próbki

RDOC – głębokość skrawania bocznego

W przypadku realizowanych badań parametr ADOC przyjmował wartości 5 i 10 mm (zgodne z dopuszczalnymi parametrami skrawania dla używanych narzędzi), natomiast RDOC przyjmował wartości 4,5 mm (maksymalna dopuszczalna wartość przez producenta narzędzia) i 8 mm (nieoptymalnie dobrana wartość przyspieszająca zużycie narzędzia).

Cykle i warstwy

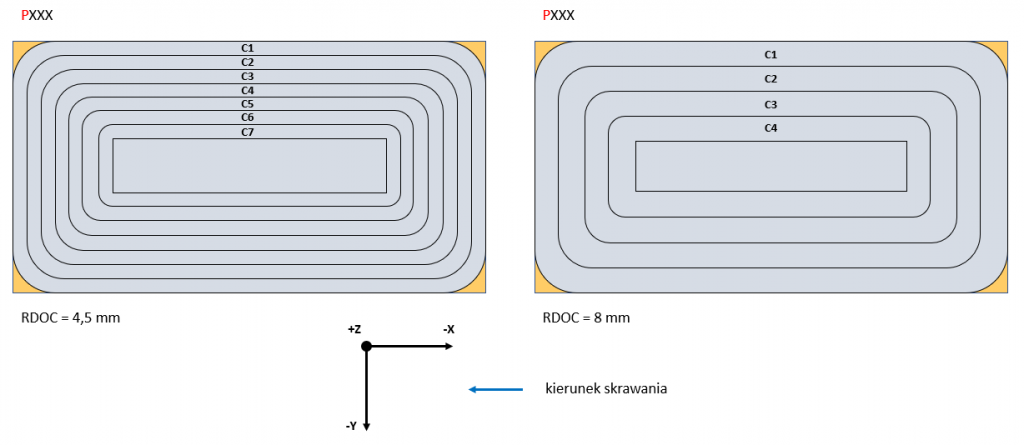

Cykle w zależności od RDOC (G. Piecuch)

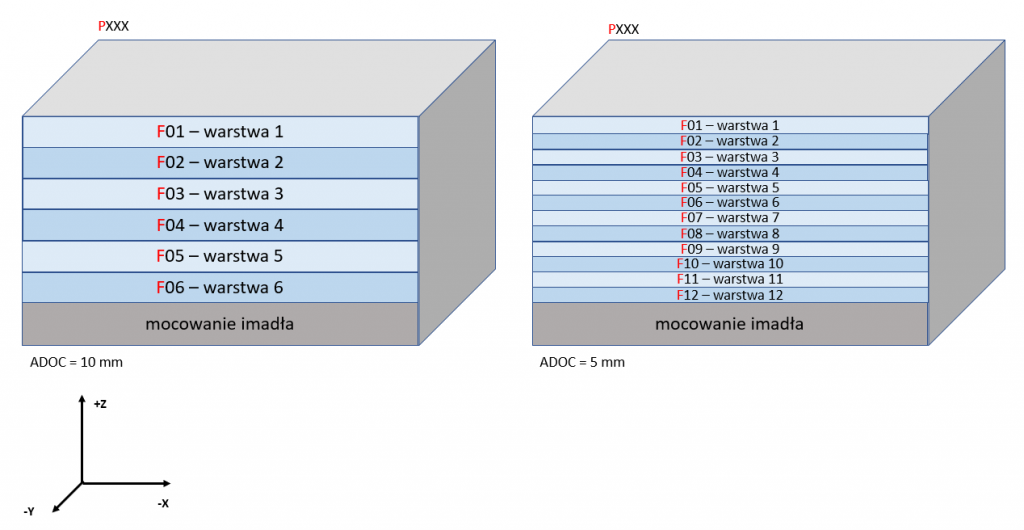

Warstwy w zależności od ADOC (G. Piecuch)

Przebieg realizacji procesu

Pojedynczy proces frezowania to cykl, który wykonywany był zawsze zgodnie z ruchem wskazówek zegara. Pierwszy cykl zawsze zawierał również ścinanie rogów próbki (widoczne w sekcji interpretacja danych). Po wykonaniu ostatniego cyklu (4 lub 7 w zależności od parametru RDOC) następowało planowanie powierzchni, a następnie baza narzędzia obniżana była o parametr ADOC. Proces frezowania ponownie zaczynał się od cyklu nr 1 (C01), na kolejnej warstwie (np. F02). Procedura powtarzana była do osiągnięcia ostatniej warstwy (6 lub 12 w zależności od parametru ADOC) i ostatniego cyklu lub przerywana w momencie uszkodzenia narzędzia. Próbka na której nastąpiło uszkodzenie narzędzia nie brała udziału w kolejnych pomiarach.

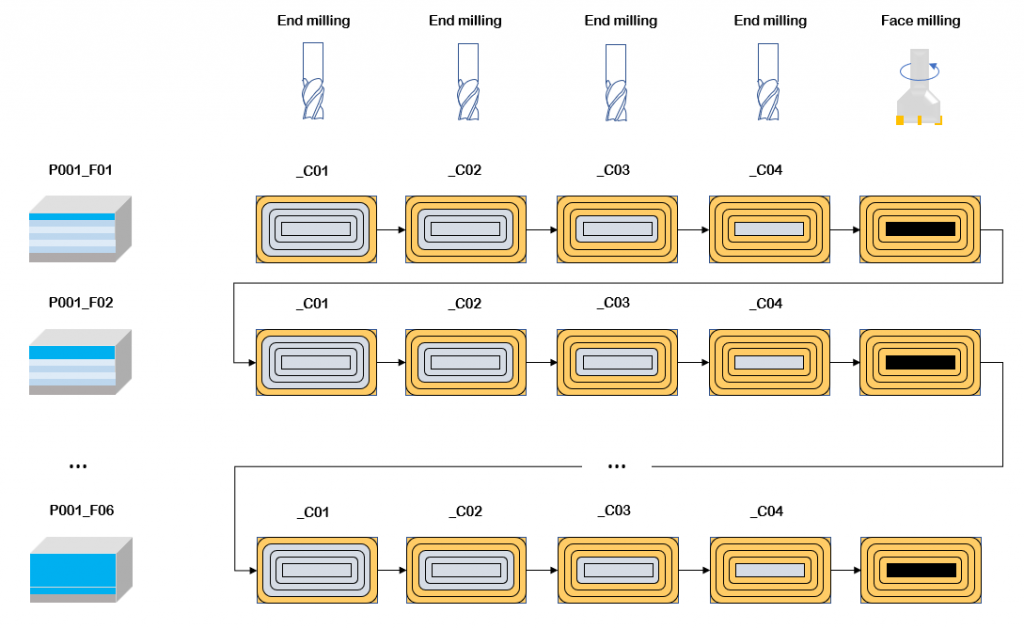

Przebieg realizacji eksperymentów (autor: G. Piecuch)

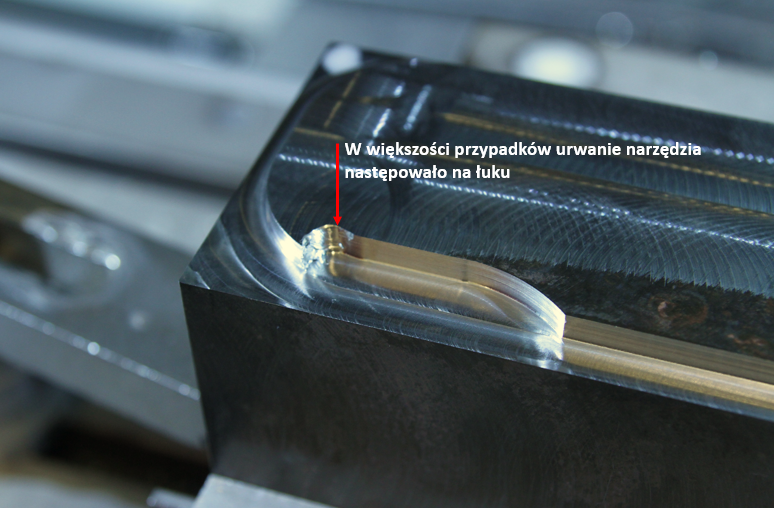

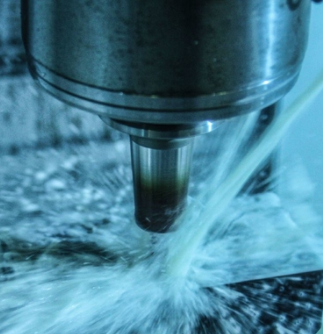

Miejsce, w którym nastąpiło urwanie frezu (G. Piecuch)

Interpretacja danych

Na przykładzie wartości natężenia prądu wrzeciona, poniżej wyjaśniono schemat procesu frezowania poszczególnych cykli. Rysunki i wykresy opracowano na podstawie frezowania próbki nr 2 z parametrem RDOC = 8 mm.

Po ścięciu wszystkich rogów, frez zaczynał cykl właściwy – pełen kontakt z materiałem po ścięciu rogu 4B.

W przypadku cykli 2 i 3 (gdy RDOC = 8 mm) oraz cykli 2-6 (gdy RDOC = 4,5 mm), przejście do frezowania w innym kierunku odbywało się ruchem krzywoliniowym (po łuku, przy czym z każdym kolejnym cyklem łuk miał mniejszy promień). W tym przypadku prędkość posuwu na łuku zwiększana była do 960 mm/min.

W przypadku cyklu 4 (gdy RDOC = 8 mm) oraz cyklu 7 (gdy RDOC = 4,5 mm), przejście do frezowania w innym kierunku polegało na wyjściu frezu z materiału (w danym, a następnie wykonaniu ruchu w kierunku prostopadłym, stąd wyspa pozostająca na próbce po ostatnim cyklu zawsze miała kształt prostokąta bez zaokrąglonych rogów (widoczne na rysunkach poniżej). W tym przypadku prędkość posuwu nie zmieniała się.

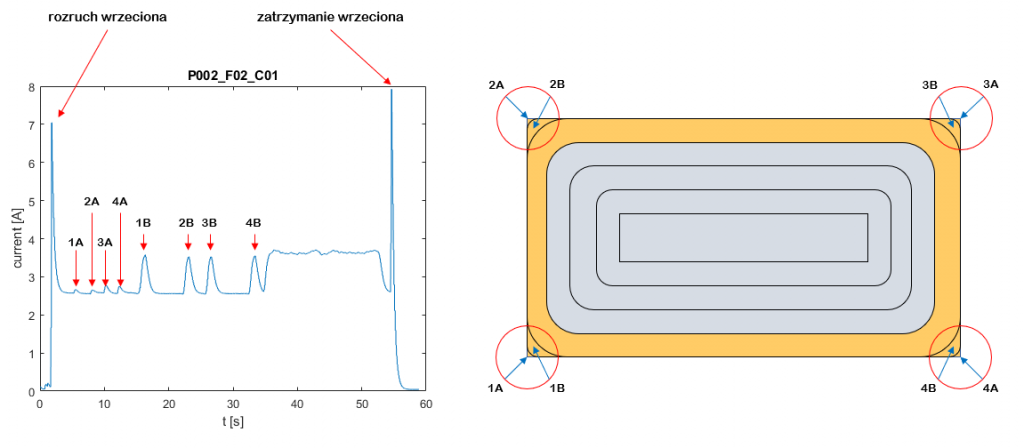

Widoczne ścinanie rogów oraz pełny kontakt z materiałem (G. Piecuch)

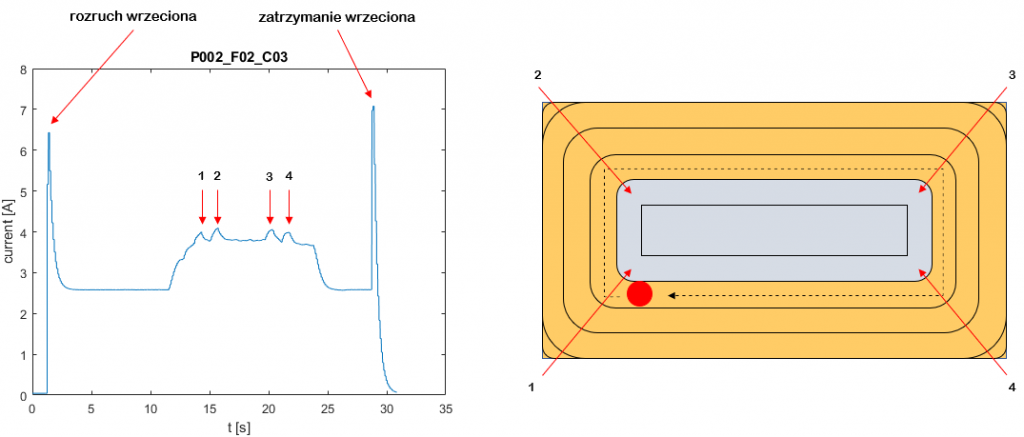

Zwiększenie prędkości posuwu na łuku – widoczne większe zużycie prądu (G. Piecuch)

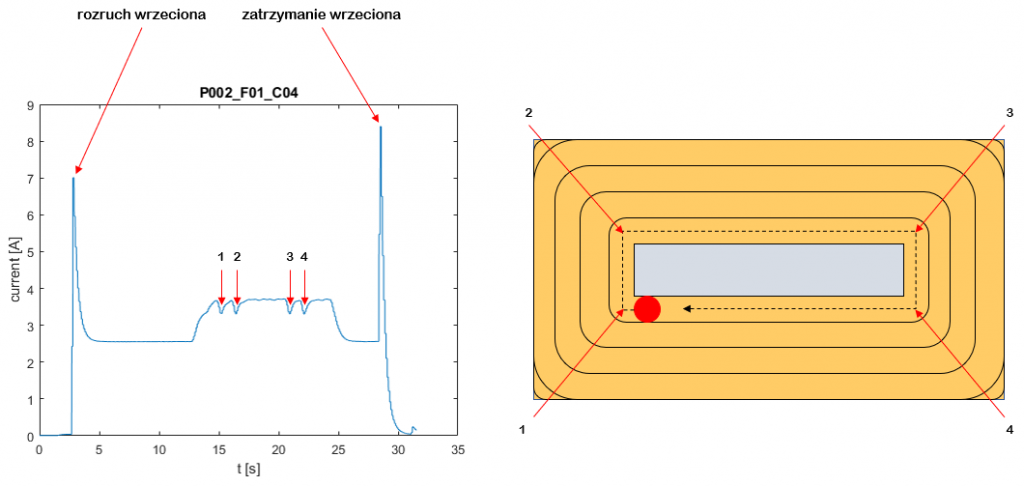

Zmiana kierunku frezowania bez łuku (kąt 90st.) – widoczne zagłębienie w przebiegu zużycia prądu (G. Piecuch)

Przebieg rejestrowanych sygnałów w czasie rzeczywistym podczas realizacji procesu frezowania pokazano na filmie poniżej.

Metadane

Plik z metadanymi zawiera informacje o parametrach procesu powiązanych z każdym z zarejestrowanych cykli procesu frezowania.

  • 1: oznaczenie rekordu
  • 2: numer próbki
  • 3: numer narzędzia
  • 4: typ narzędzia
  • 5: ADOC
  • 6: RDOC
  • 7: średnia twardość próbki na podstawie co najmniej 3 pomiarów
  • 8: ilość cykli pozostałych do uszkodzenia narzędzia (0 – uszkodzenie), wartość bezwzględna
  • 9: ilość cykli pozostałych do uszkodzenia narzędzia (0 – uszkodzenie), wartości znormalizowane do przedziału 0-1
  • 10: długość oprawki narzędziowej
  • 11: prędkość obrotowa wrzeciona
  • 12: prędkość posuwu
  • 13: średnica frezu

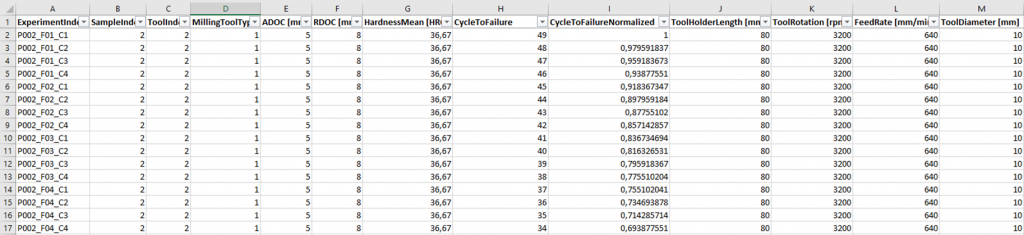

Przykładowy zrzut ekranu z pliku metadanych (G. Piecuch)

Zrealizowane przypadki

  • frezowanie przy optymalnych ustawieniach parametrów procesu (RDOC = 4,5 mm)
  • frezowanie przy nieoptymalnych ustawieniach parametrów procesu (RDOC = 8 mm)
  • frezowanie narzędziami zamontowanymi do oprawek o różnych długościach (80 i 160 mm)
  • frezowanie narzędziami dwóch różnych producentów (typ narzędzia (4): 1 – Van Hoorn; 2 – PARA Tooling)

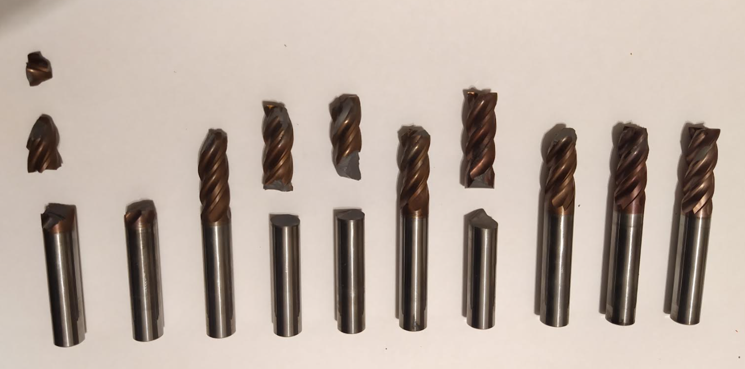

Zerwane frezy Van Hoorn (G. Piecuch)

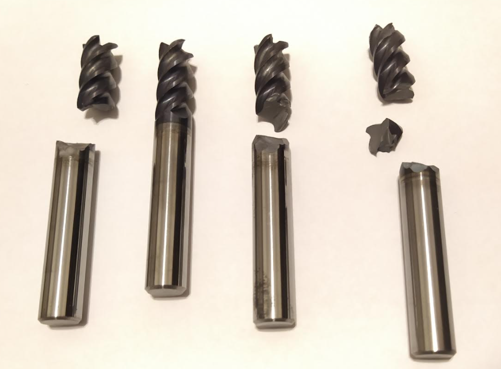

Zerwane frezy PARA Tooling (G. Piecuch)
